nano-vLLM 作为 Python 简洁实现的朴素 vLLM，对 vLLM 的主要结构能有一个简单的认识。

项目代码简洁，除了少数几个地方变量可能需要琢磨下，其他地方阅读通畅，非常建议阅读源码！

仓库代码：GeeeekExplorer/nano-vllm: Nano vLLM 我 fork 的带有少量英文注释的仓库代码：Livinfly/nano-vllm at private/mengmm

相关文章：

• 附代码注释
  • nano vllm Sequence 以及 BlockManager 解析 - 知乎
  • nano vllm Scheduler、ModelRunner以及LLMEngine 解析 - 知乎
• nano vllm源码阅读——TP并行 - 知乎

目前 nano-vLLM 仅支持单机多卡 TP。

config 为了简洁，基本是硬编码。

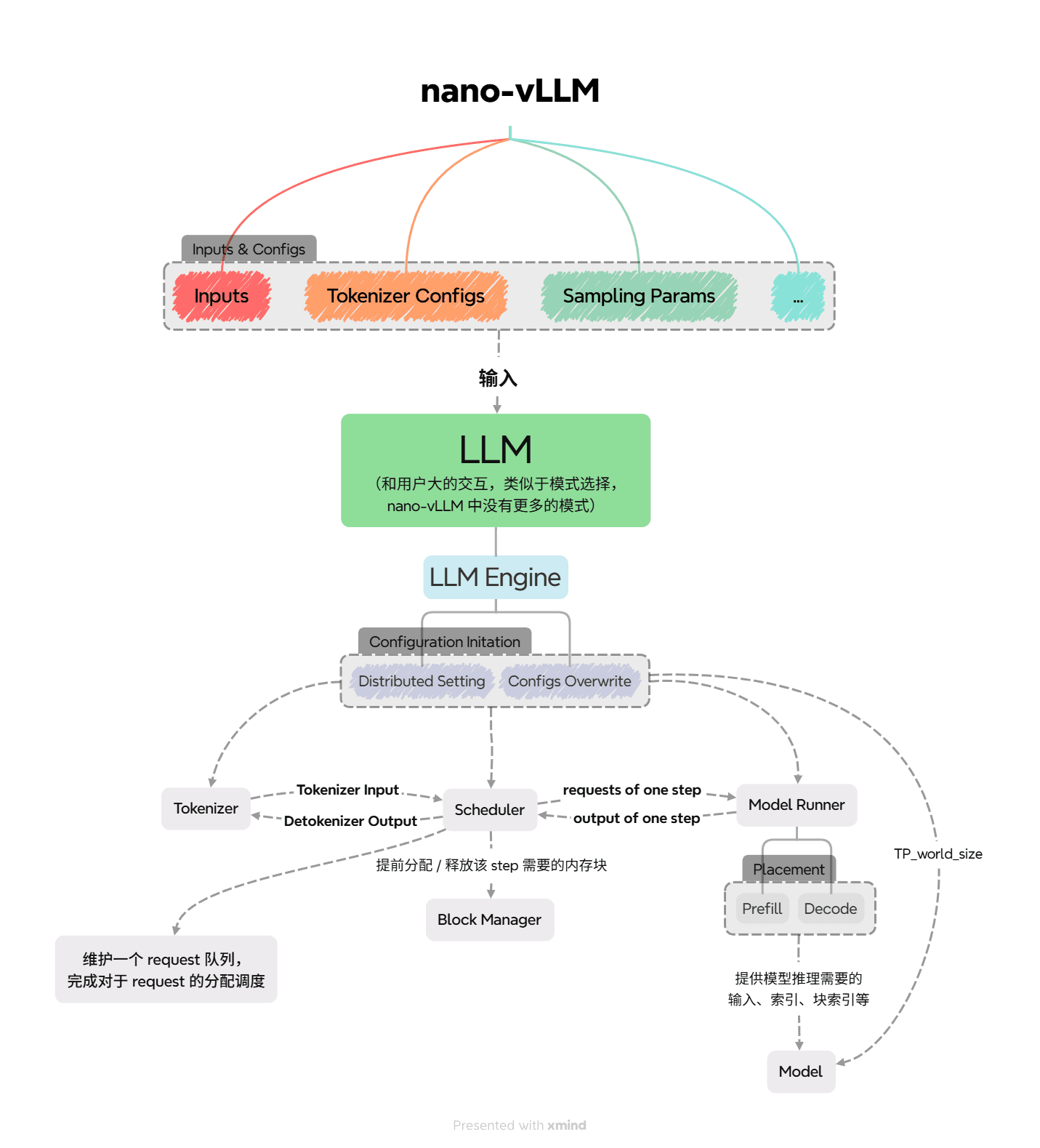

下面将按照文件结构进行介绍，对照上图阅读。

entrypoint

最初可以先看 example.py、bench.py，了解配置、参数流的传输路径。

经过形式上的 llm.py 进入 engine。

engine

LLM Engine

从 __init__() 或者 generate() 看起，下面为了介绍方便，从 __init__() 开始介绍。

LLM Engine，具体由以下几部分组成，他们的初始化在 __init() 中完成。

• config
  • 模型、kv cache、分布式并行、调度等相关配置。
• multiprocessing 分布式配置
  • 主要是启动了多个执行 ModelRunner 的进程，后续用于做单机多卡的 TP。
  • 基本逻辑见后续 step() 中。
• Model Runner
  • 模型运行的执行者。
  • 主进程，拥有所有其他 GPU 的 event。
  • event，因为不是很懂分布式，可以简单理解成给主进程了个调用的方式。
• Tokenizer
  • 分词器，用于 text 文本和 token_ids 词元编码的编解码，简单理解成人类的语言和大模型的语言相互翻译。
• Scheduler
  • 调度器，负责调度模型处理的请求。

然后，我们看外界调用的接口 generate()，收起忽略掉 if use_tqdm: 的 debug 调试信息，核心逻辑如下。

1. 把新请求的 prompt 请求加入调度器的队列。 具体地，在正式加入调度器之前，会使用 Tokenizer 进行编码，转变成适合模型处理的形式。
2. 加入完毕，逐个 step 处理出完成的结果 output，增量更新整体的结果 outputs。
3. 返回 text 和 token_ids，作为结果和方便调试的输出。

接下来，我们看具体处理输出的函数 step()。

1. 先用我们先前加入 prompt 的 Scheduler 进行 schedule() 调度，得到本次 step 需要处理的 seqs 序列，即需要处理的请求；同时返回本次 step 处理的序列的类型，是 prefill 还是 decode。
2. 传入 model_runner，call 分布式调用 run，模型处理出本次输出的 token_ids。
3. Scheduler 把新生成的 token_ids 加入 seq 中，并且对 seq 生成是否结束做出判断，同时进行对应的更新。
4. 把生成结束的 seq 返回为 output，同时输出测试使用的 num_tokens 表示处理了多少个 token。

至此，整个框架的主要结构、流程已经介绍完毕，接下来将是一些细节上的实现。

scheduler

我们由主要逻辑 generate() 出发，首先了解 scheduler 的实现细节。

首先从 __init__ 开始。

• 涉及到一次能调度多少 seqs、tokens 的配置
• Block Manager，设置好 num_kvcache_blocks、kvcache_block_size，后续在调度过程中，判断 kv cache 是否够分配，分配、回收块的内存。
  • num_kvcache_blocks 在 scheduler 初始化前的 model_runner 初始化的时候确认的。
• 调度序列
  • waiting 等待调度序列
  • running 运行中序列（处理过，有 kv cache）

核心逻辑 schedule()。

1. 调度 prefill
   • 对 seq 进行 kv cache 分配的可行判断，分配。
   • seq 状态的更新，schedule 调度序列的更新。
   • 如果存在 prefill 的 seq 调度完，直接返回，prefill 优先，一次调度只调度一种计算类型的 seq。
2. 调度 decode
   • 显然只有 prefill 调度完了，或者放不下了，才会到 decode
   • 对 running 的序列做进一步处理
   • 判断是否可以 append，即 decode 后生成一个 token 的内存占用
   • 不能就 preempt() 抢占后续 running 中的 seq，供自己使用
     • 具体地，抢占就是把 seq 放回 waiting 中，释放它的 kv cache。
     • 如果没有能再抢占的序列了，还是不能满足它，则结束 decode 的调度。
     • 特别地，如果此时没有一个 seq 被调度，则报错。
   • 可以就正常分配内存。
3. 把新调度的 seq 放到 running 的最前面。

scheduler 调度策略是原 vLLM v0 的默认策略，只支持一个 step prefill 或 decode。 具体地，nano-vLLM 优先 prefill，抢占式调度。

block_manager

既然 scheduler 中有提到 block_manager，因为都是很硬的内存分配、共享块的代码，比较琐碎，简单带过。

为了能减少内存碎片，进行 share-prefix 前缀共享，Block 涉及了 hash, ref_count。

具体的内存分配的话，就是先判断能不能，然后再具体分配；追加到最后的块里，还是新开辟一个块。

sequence

琐碎，同样简单带过。

为了序列化、反序列化传输方便，只有必要的序列信息和与块相关的信息。

model_runner

__init__()

• 模型载入
• 分布式的通信的配置
  • 前面提到的 call 调用 run 的具体实现，就是主进程监听 step() 的 call，收到后广播给其余进程，具体是通过进程 Shared Memory 共享内存，来写、读的。
  • 模型的 TP，在配置完 rank、world_size 后，在模型结构侧自动进行切分。
• Sampler
  • 最后模型输出概率的采样器
• warmup，找到模型运行的峰值内存等信息
• allocate_kv_cache，根据 warmup 得到的内存信息，进行分配 kv cache。
• cuda graph 相关设置（我目前只知道，会 padding）

首先先来看下，allocate_kv_cache()，逻辑简单。

• 根据模型信息、本地内存信息、TP 信息，算出合理的 config.num_kvcache_blocks
• 分配当前 rank 模型的 kv_cache，同时绑定到 / 被引用，每层 attention 的 k_cache, v_cache 中。

然后，我们看核心 run()。

1. prepare_(prefill / decode)，为 run_model 准备上下文，input_ids 新增 token 和 position 位置编码，同时，prepare_block_tables 在 Q 和 KV 没对齐的时候，block 长度对齐。
2. prepare_sample，为每个 seqs 确定采样 temperature
3. run_model，运行模型，算出 logits
4. sample，采样出 token_ids

layers

都是一些算子的实现，主要提以下几个：

• attention，k 和 v 在forward 时候，在进入 attention 算子计算前，进行存储。
• QKVParallelLinear，ColumnParallelLinear，RowParallelLinear，涉及 TP，Q / K / V/ O 的运算。

models

模型具体并行涉及 TP 相关知识，核心层在 QKVParallelLinear，RowParallelLinear，可以参考 nano vllm源码阅读——TP并行 - 知乎

模型 loader 有些转化，看 Qwen3ForCausalLM.packed_modules_mapping 和 utils.loader。

模型结构比较简单，到最后会回到我在 layers 中提到的几个核心算子。
